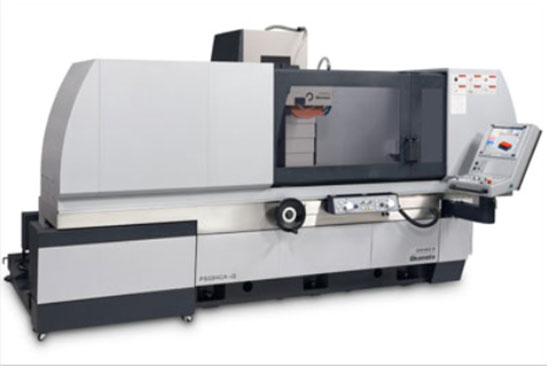

NC Precision Surface Grinding Machine Series

~搭載地球廣受好評的觸屏式輸入方式和對話窗系統（iQ），操作簡便~

產品系列

PSG63CA-iQ?PSG64CA-iQ?PSG66CA-iQ?PSG84CA-iQ?PSG104CA-iQ?PSG106CA-iQ

產品理念

自動設定磨削，修砂條件的功能，圖形畫面表示使得數據輸入時間縮短。

產品特點

l 地球通用標準化的觸屏輸入方式，可在觀察畫面上的圖標同時進行觸屏數據輸入，操作簡便。

l 在CA-iQ系列中，頭次在平面磨床上搭載自動數據創建功能。先輸入總加工余量和精磨削量后，再輸入砂輪粒度便可自動生成適合的磨削及修砂條件。

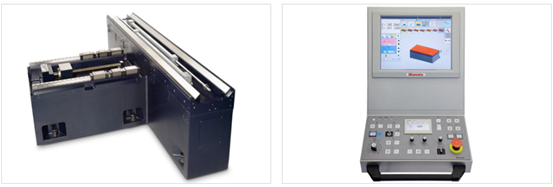

l 采用全支撐T型框架一體構造，直線性優異的左右V-V導軌面，采用適合大型工件加工對應的立柱型設計，配合雙液缸的方式使得機床可承載重量大幅度提升。即使工作臺移動全程時由于加工件不發生懸垂，所以可以實現穩定加工。

l 可實現平面磨削·凹槽形狀·輪廓加工·成形磨削等多種加工方式。

l 如果采用上部修砂裝置的方式，跟傳統臺上修砂方式相比并結合粗精加工的工藝使得加工時間更加縮短。

l 如果采用靜壓定制式樣，可實現鏡面磨削的加工要求。

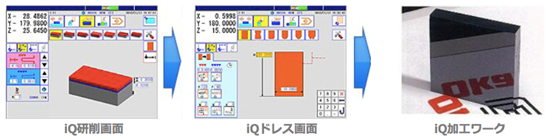

使磨削加工更加容易的iQ操作

PSG-CA-iQ系列標準規格

工件詳情

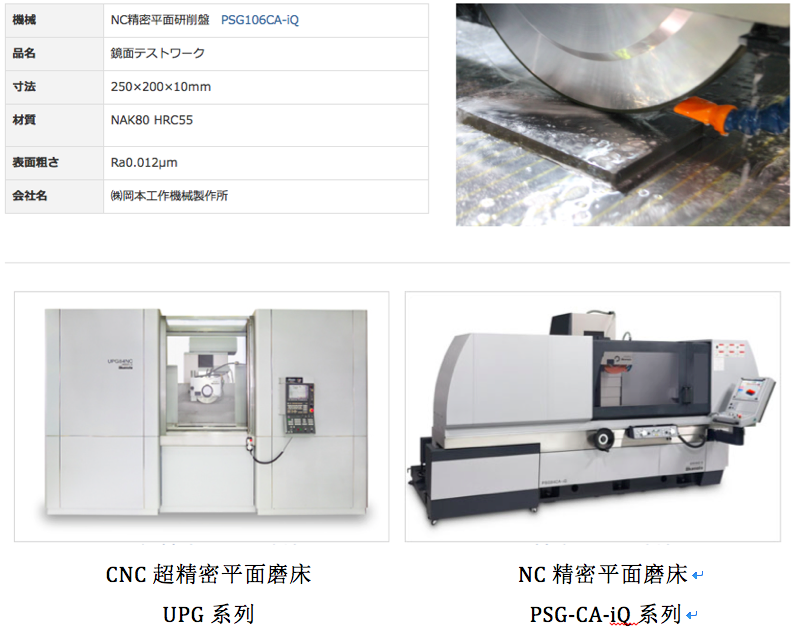

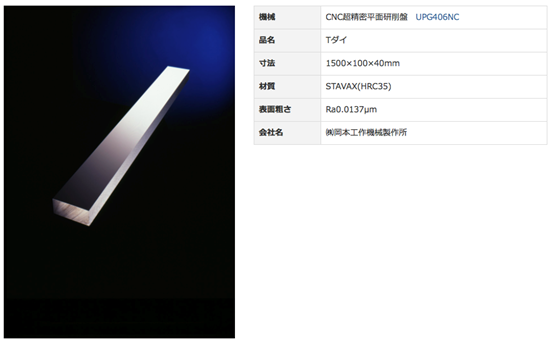

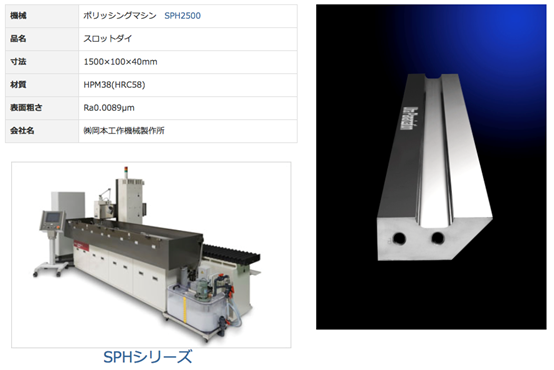

加工工件【鏡面】

鏡面

鏡面磨削是指使用微細的砂礫對工件進行納米級的加工，提供合適的加工方案。

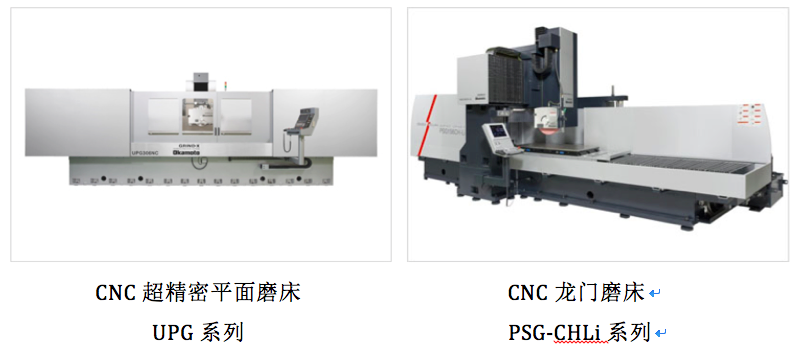

超精密平面磨床（可變靜壓式導軌系統）

精密平面磨床（可變靜壓式導軌系統）

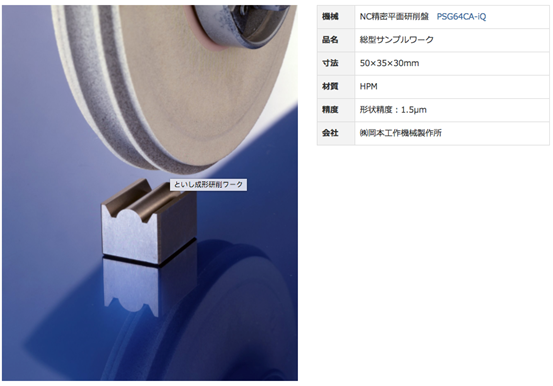

加工工件【砂輪成形】

砂輪成形

砂輪的形狀與工件加工相同，也可磨削。多用于復雜形狀的工件和量產的情況。

NC精密平面磨床
